桥梁伸缩缝

桥梁伸缩缝L型

Z型桥梁伸缩缝,顾名思义是由断面形状类似拉丁字母“Z”的形状的Mn16异型钢轧制而成的,比较C型和F型型伸缩缝强度更高,一般都配有锚固刚板,

1958

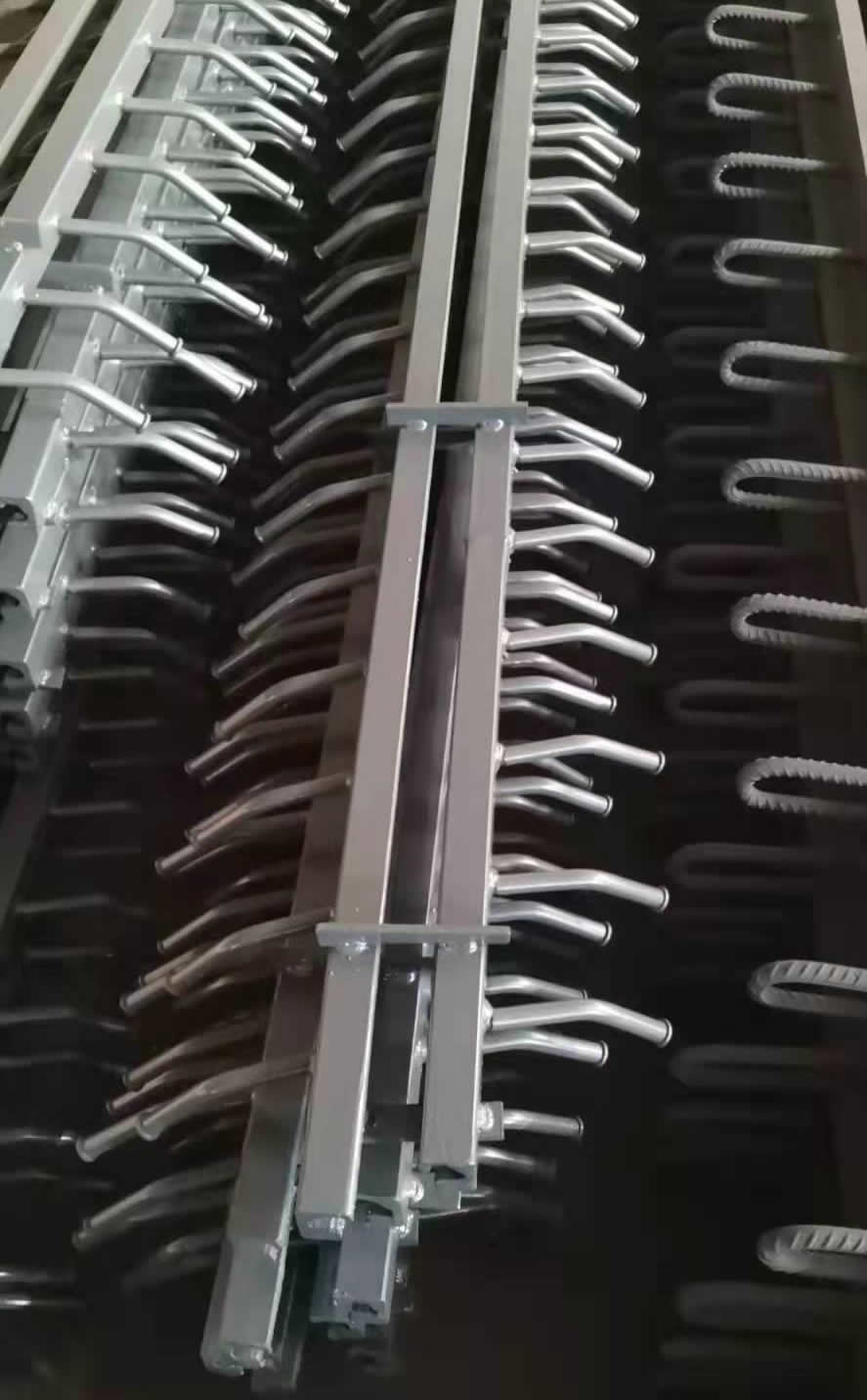

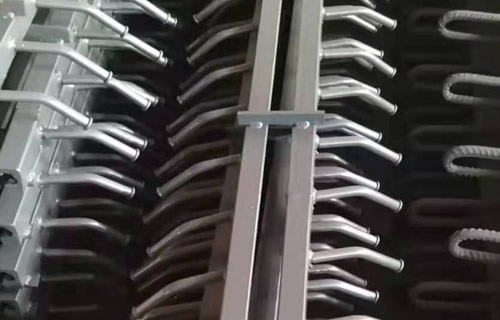

桥梁伸缩缝“L型”顾名思义是由断面形状类似拉丁字母“L”的形状的Mn16异型钢轧制而成的,比较C型和F型型伸缩缝强度更高,一般都配有锚固刚板,L型桥梁伸缩缝一般用于中大型桥梁,常见伸缩距离为40-80mm。

伸缩缝的构造要求

1)要求伸缩缝在平行、垂直于桥梁轴线的两个方向,均能自由伸缩,牢固可靠,车辆行驶过时应平顺、无突跳与噪声;

2)要能防止雨水和垃圾泥土渗入阻塞;安装、检查、养护、消除污物都要简易方便。在设置伸缩缝处,栏杆与桥面铺装都要断开。

伸缩缝设计制造标准

1)桥梁伸缩缝的设计载荷:采用 JTJ01-881995《公路工程技术标准》规定的汽车超20级荷载进行设计

2)桥梁伸缩缝使用的异型钢材为 16Mn 桥梁专用钢材钢材抗拉强度应不低于 480Mpa.

3)在桥梁伸缩缝装置中结构中支承横梁使用16Mn桥梁专用钢材或45号钢其容许弯曲能力不低于 210Mpa

4)桥梁伸缩缝的配件钢材可使用与低于Q235强度钢材
