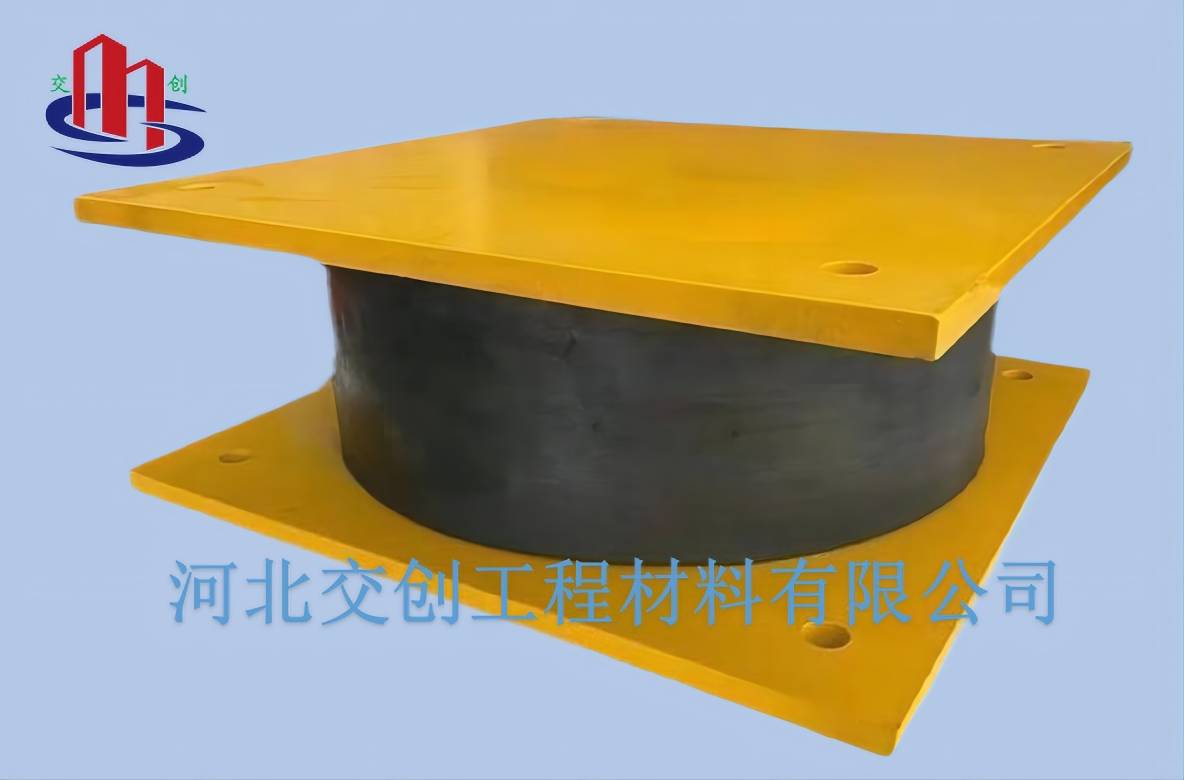

水平力分散型橡胶支座介绍

时间:2022-09-12 18:06:10关注:1492

关闭


在设计LNR水平力分散型橡胶支座时,选择相应的直径,以获得的减震耗能效果。试验结果表明,当支座高度时,LNR水平力分散型橡胶支座吸收耗散能量的能力,随着直径的增大而增大,这是因为直径的增加了支座的屈服强度,相应的增大了支座滞回曲线面积LNR水平力分散型橡胶支座的水平变位能力是有的限值的,随着变形的增大提供承载能力,相同LNR水平力分散型橡胶支座发生变位的大小支座的平面尺寸、橡胶的剪切强度相适应。LNRLNR水平力分散型橡胶支座作为滞回型耗能装置,只有在发生较大变形时,其耗能减震作用才能有效地发挥作用。要达到减震的目的LNR水平力分散型橡胶支座的剪切变形也很大,通常减、隔震橡胶支座的设计剪切变形常在100%一300%范围内,而其破坏剪切变形甚至可达到500%。根据试验,由于我国考虑了安全系数及橡胶材料和制造工艺等原因r超过2一2.5后,支座即产生橡胶和钢板剥离的现象,所以LNRLNR水平力分散型橡胶支座的剪切变形r≤2.5。桥梁LNRLNR水平力分散型橡胶支座是连接桥梁上部结构与下部结构的重要部件,LNR水平力分散型橡胶支座能将桥梁上部结构的反力和变形(位移和转角)可靠地传递给桥梁的下部结构,从而使结构的受力情况与理论计算图式相符合。桥梁LNRLNR水平力分散型橡胶支座的布置主要和桥梁的结构形式有关,支座的布置合理与否将直接影响到支座的受力状况,进而影响到桥梁的受力状况,桥梁LNRLNR水平力分散型橡胶支座的布置原则是既要便于传递支座反力,又要使支座能充分适应梁体的自由变形。


橡胶支座
